船名自动核查抓拍系统

一、系统概述

     为了实现船舶通航的智能化管理，满足海事部门的管理需求，船名自动核查抓拍系统充分利用感知系统、分析系统等系统，实现通航水域关键断面的船舶流量、船舶跟踪抓拍、船舶AIS开机状态检查等海事业务管理问题的抓拍和核查。该系统是海事部门取消签证后船舶进出港电子报告的重要自动核查手段和各级海事指挥中心的监管数据来源。船名自动核查抓拍系统作为一套智能型海事监管系统，实现了船舶管理全智能目标，是“智慧港航”的重要组成部分，有效提升海事安全监管效能和科技化管理水平。
     该系统由前端和后台两部分组成。其中，前端主要是船舶识别、抓拍等感知设备，后台主要是监管平台。系统通过感知设备采集船舶数据，并启动船舶抓拍设备自动抓拍船舶整体和局部细节等图片。同时，系统将参考、比对该区域船舶AIS信息，对经过船舶的AIS开启状态、船名、缴费、证书、违章、报告等综合信息（需要后台数据支撑）进行监管核查，发现异常，及时预警，联动应用。

二、系统技术实现

     系统主要由前端船名核查采集系统和后台船名自动核查抓拍监管平台组成。
1、前端

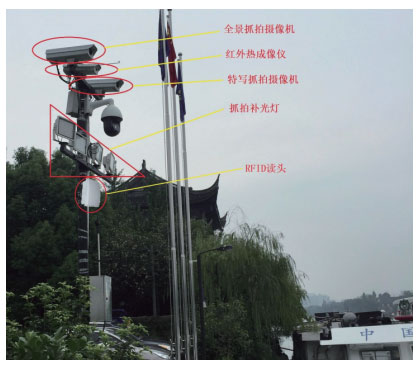

     前端船名核查采集系统主要由船舶识别（热成像或激光扫描或二者融合）设备、高清摄像机、补光灯、智能分析主机和其他附属设备组成。船舶识别设备用于全天候采集航道视频信号，高清摄像机、补光灯用于抓拍船舶图像，智能分析主机用于前端数据处理、存储和上传。

     前端数据采集设备主要包含热成像（T型）、或高速激光扫测仪（S型）、或二者智能融合（TS型）三种不同的采集方式。其中“T型”适合无桥梁航段岸边安装， “S型”适合桥孔上端安装，“TS型”适合桥梁较宽（大于100米，小于200米）的航道安装。
如图：

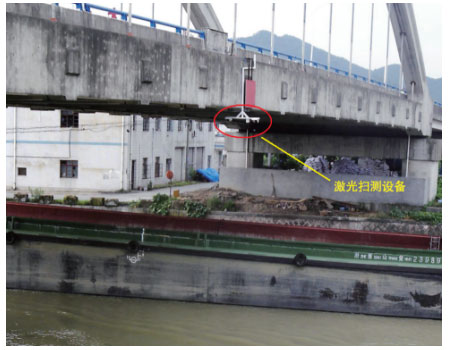

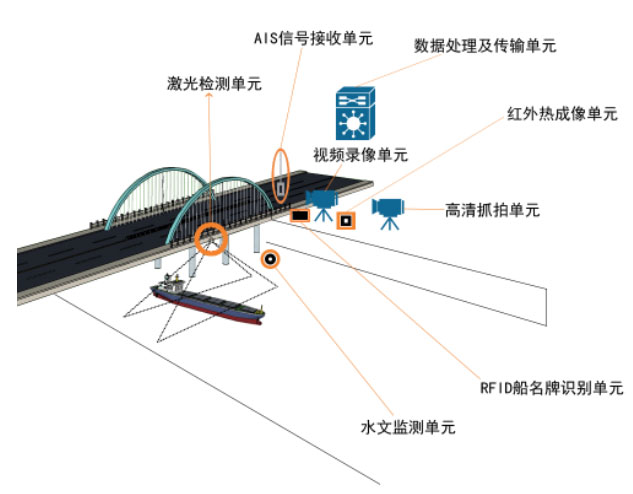

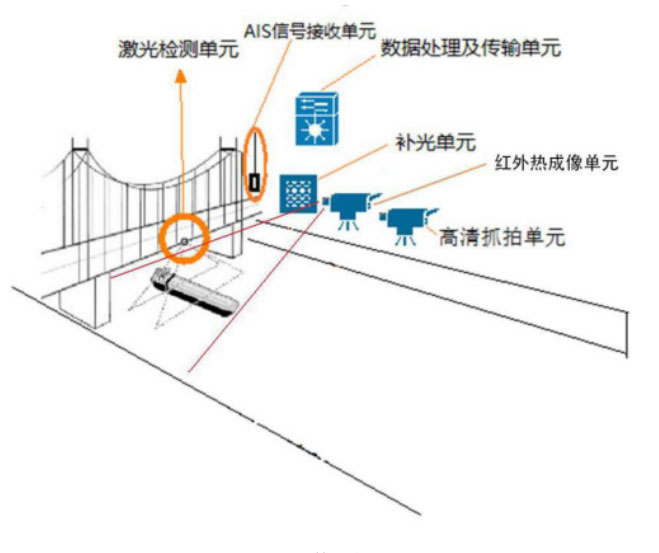

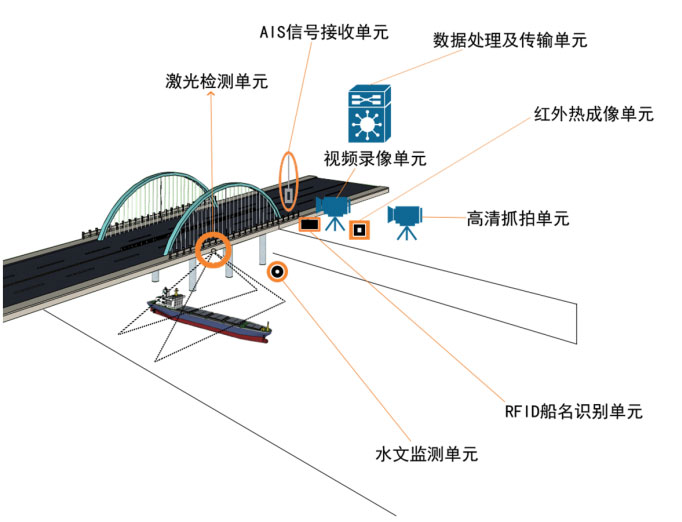

TS型安装示意图

2、后台

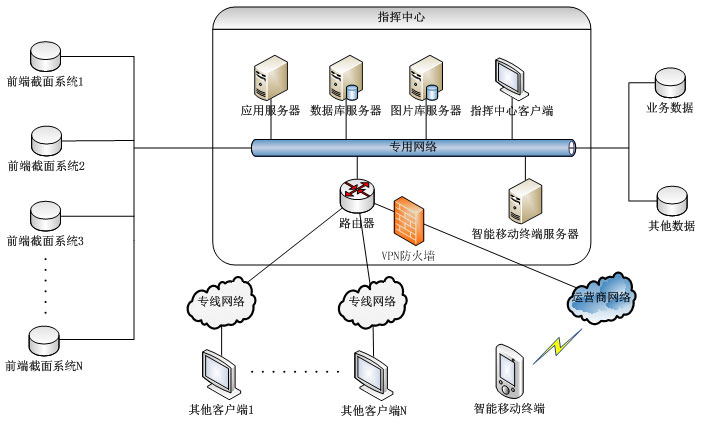

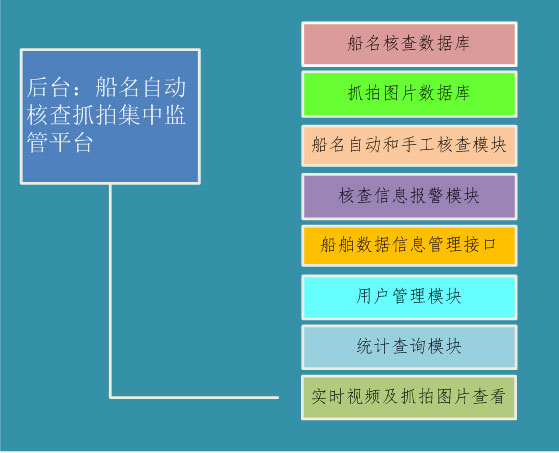

后台船名自动核查抓拍集中监管平台采用B/S架构，功能模块如下图所示：

该系统有利于船舶精准识别和实时通航等相关信息的集中管理，实现高度共享、实时在线，有利于后期缴费、稽查、信息统计，对水上交通事故协查、航行证据收集等均有作用，可规范船舶航行行为和船舶AIS安装/开启行为，可以整体提高基层安全监管能力和业务管理工作效率。

三、产品功能介绍

产品功能较多，能够满足通航船舶监管需求，主要包括发现船舶、船舶核查、流量统计、实时视频、自动抓拍、照片显示、照片查询等。

自动抓拍：

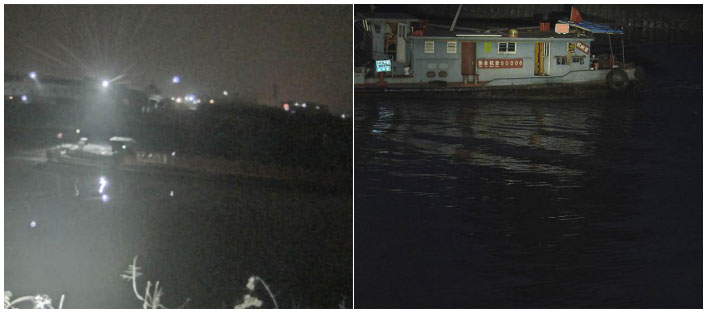

船舶经过时抓拍船舶照片，抓拍将分多次进行，有全景和细节图片，晚上由自动闪光补光。

实时视频：

前端摄像头视频和热成像视频可以实时在平台软件上显示，便于观测现场航道情况。

发现船舶：

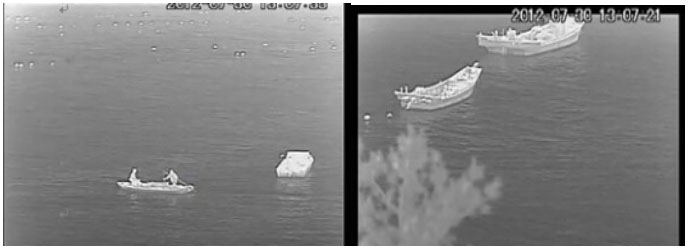

使用热成像仪或激光扫测仪监控航道区域，通过智能算法分析出船舶，可以在电脑屏幕进行提示，如果外接音箱，可以提供声音报警。

船舶核查：

根据识别出的船舶位置与该区域AIS船舶信息进行智能比对，比对成功读取船名号，显示该船名号的船主姓名、电话、最近的签证/报告、是否违章、是否欠费等信息（需要后台数据支撑），对比对不成功的船舶，系统将做出相应报警提示。

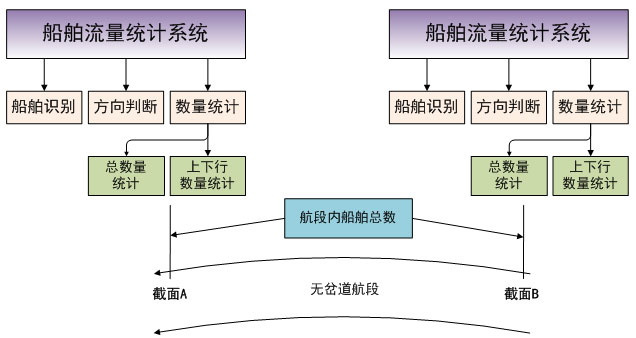

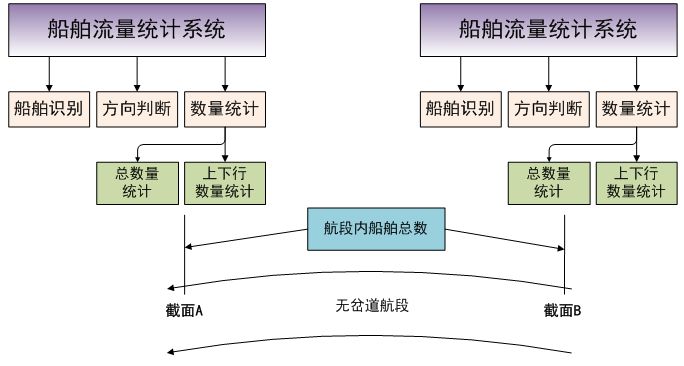

流量统计：

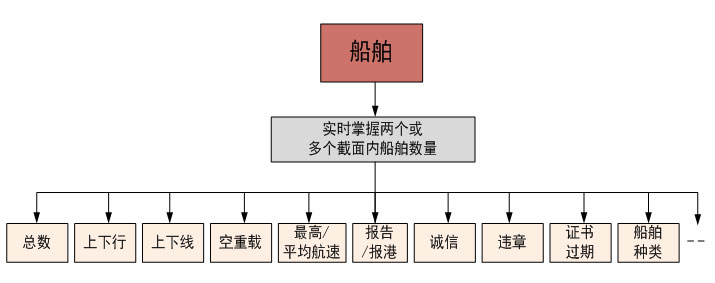

记录经过该区域的船舶总数量、上行数量、下行数量等进行航道船舶流量统计。

照片显示和查询：

可以将最后抓拍的照片显示在主界面上，给用户很直观的展示效果。可以通过时间段查询抓拍的照片，并能点击记录进行照片缩放显示，全面取代传统的监控视频查看方式。

四、应用界面

本系统应用界面设计在充分考虑功能需求的基础上实现简洁、美观。系统应用功能全面，界面友好，运行简单，可操作性强。
具体如下图所示：

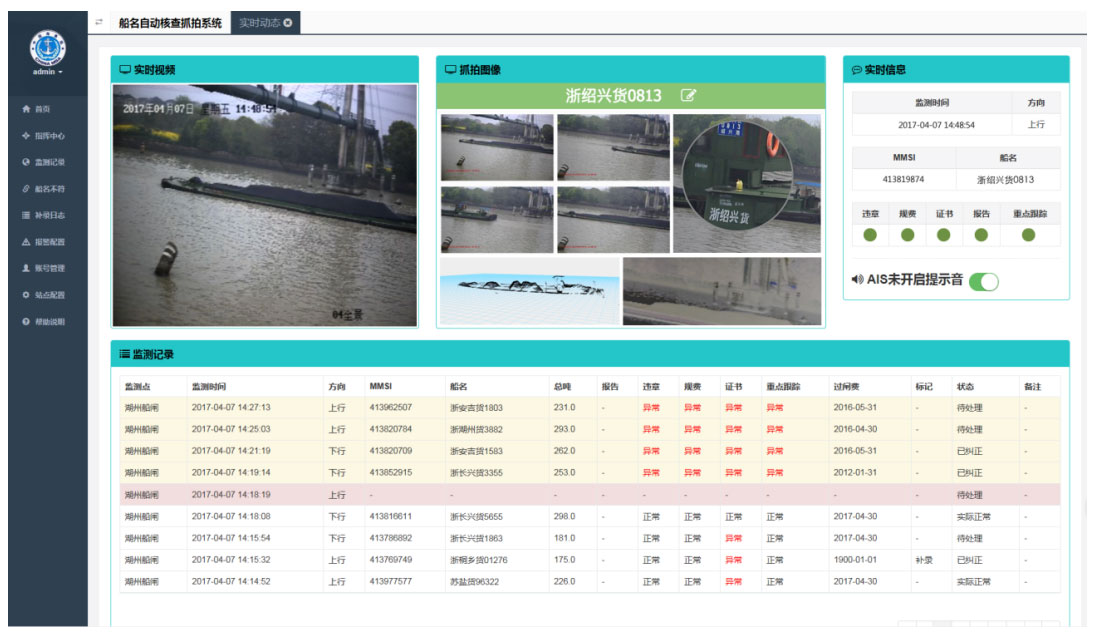

船名自动核查抓拍集中监管平台应用界面

五、系统应用案例

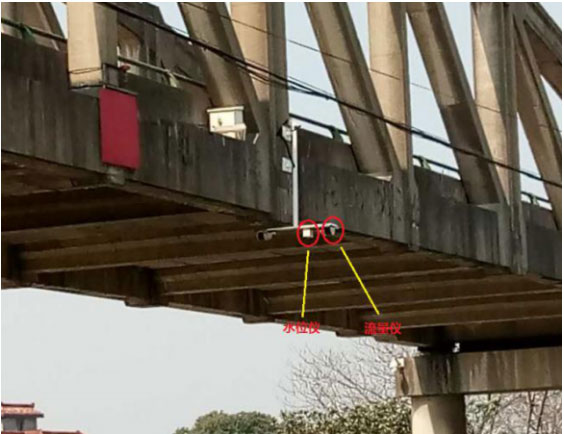

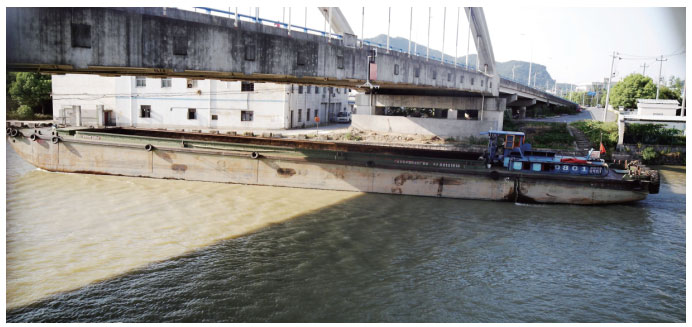

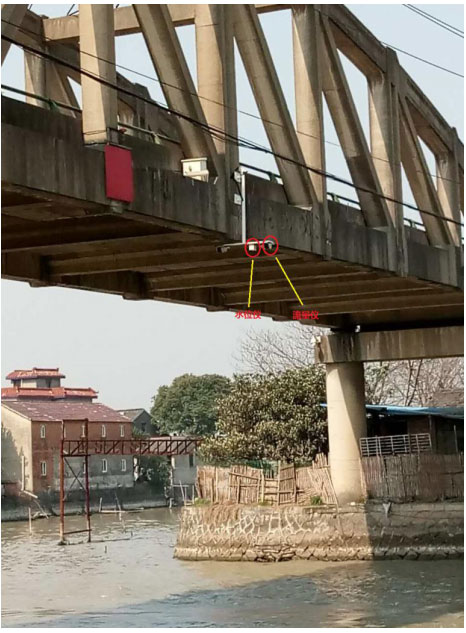

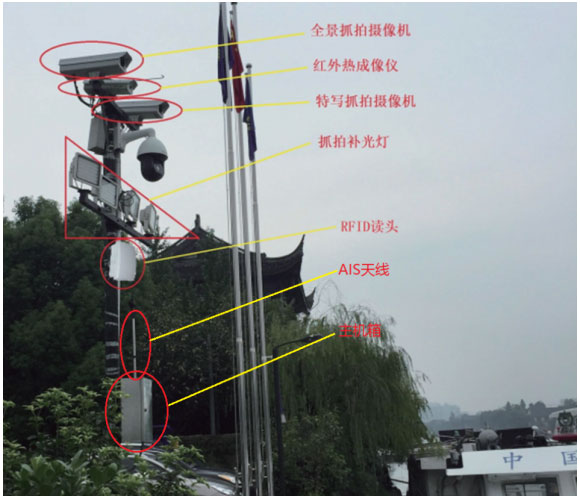

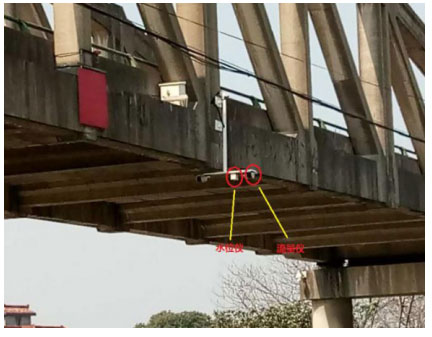

桥梁通航孔安装实例图

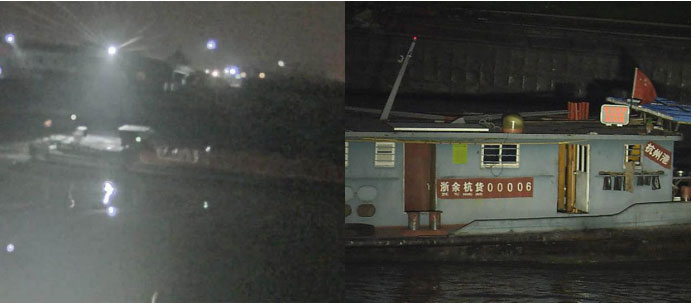

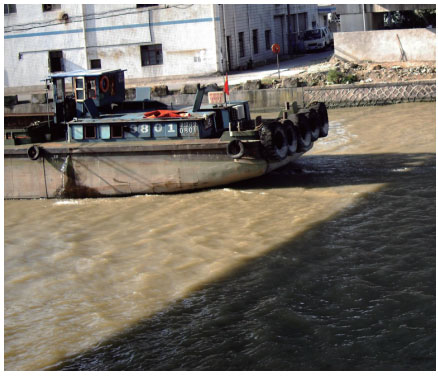

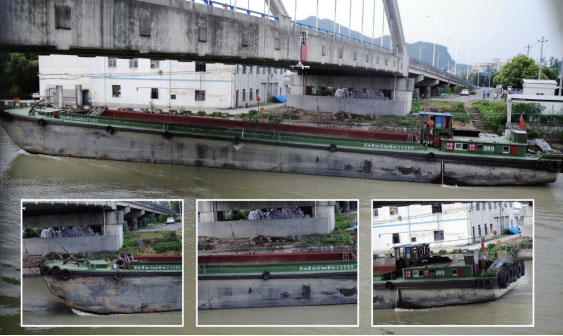

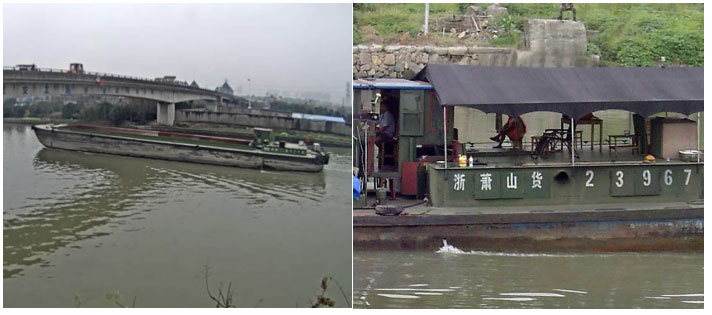

船舶白天抓拍效果图

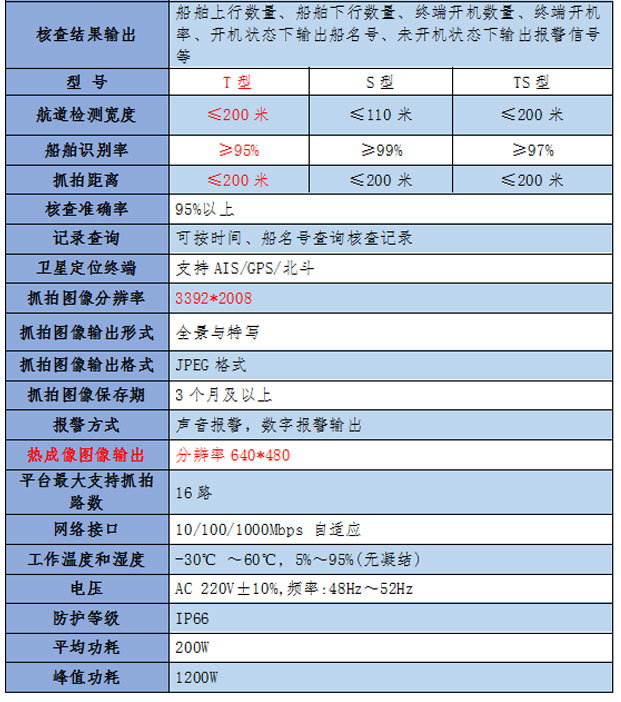

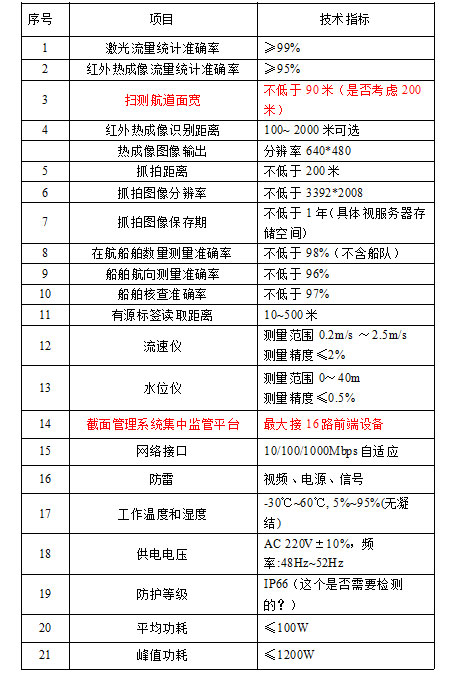

六、主要设备技术参数
